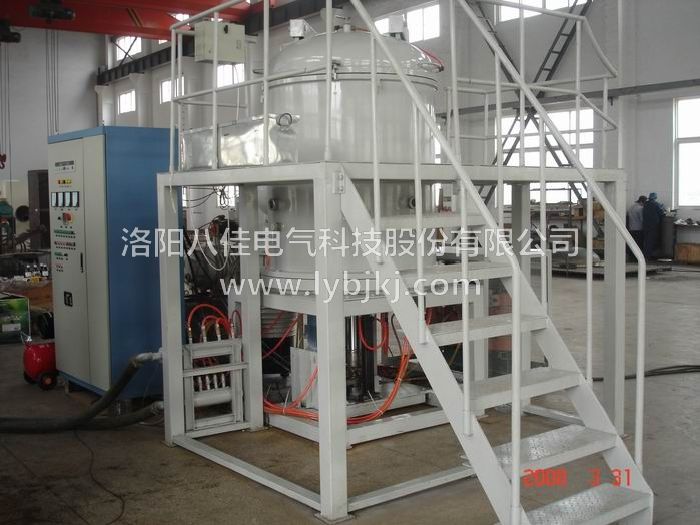

真空速凝爐結構說明 　　真空速凝爐結構大家了解嗎。如果不是太了解，今天小編就帶大家了解下。 　　1、真空速凝爐為立式結構，采用雙層水夾層結構，內、外壁及法蘭均為304不銹鋼。爐體分為兩部分，其中三分之一為爐蓋可手動完全側開門，三分之二部分為固定爐體，設計獨特，便于操作。 　　2、真空系統：真空速凝爐由油擴散泵、羅茨泵、機械泵配電磁壓差閥（防止因突然停電、機械泵油倒灌）充氣閥、放氣閥、真空蝶閥、真空壓力表（±Pa）波紋管、真空管路和支架等組成。 　　3、液壓系統：采用電動輸入方式。由液壓站配有進口比例閥、壓力傳感器、位移顯示器采用光柵尺（測距精度0.02mm）、液壓缸等相關液壓裝置，壓力調節半自動化、可通過手動調節。儀表可設定自動調節壓力，并能實現穩壓、保壓。 　　4、水冷系統：由各種閥管道相關裝置組成且設有斷水聲光報警自動切斷加熱源或功能。 　　5、溫控系統：采用可控硅控溫，配置有PID功能儀表，數顯表，具有超溫聲光報警功能，也可選用PLC觸摸屏自動控制，并保留歷史數據，便于分析燒結過程。 　　6、真空速凝爐充氣系統：由各種管道及閥門組成，并配有電磁放氣閥、壓力傳感器，當爐內壓力高于安全值時會自動放氣，充氣管路上裝有針閥，可控制充氣量。

　　石墨化爐在針狀焦材料發展中有不可缺少的作用　　石墨化爐熱處理過的針狀焦作為一種新型炭材料，因其易于石墨化、電導率高、價格低廉、灰分低等優異特性，逐漸成為一種優質的鋰離子電池負極材料wu,且已占據日本近60%的市場.近期，國內在針狀焦的生產技術上取得了較大突破，實現了規模生產，但其用作鋰離子電池負極材料的研究較少.　　一般軟炭(如瀝青焦、石油焦等)經過2500?3000℃的石墨化爐熱處理后，會轉化為石墨結構，但該過程極其復雜，既涉及石墨微晶在徑/軸向的有序排列、晶界的消失、晶體界面處C-C六圓環的形成、晶體的生長，還涉及石墨層邊界處不飽和碳原子的催化反應、碳原子或氣體分子的熱震動、石墨微晶的各向異性特性、石墨層層間的范德華力等微觀熱力學或動力學行為.目前，熱處理溫度與材料石墨微晶參數之間的內在關系巳得到系統研究，而石墨化機理的基礎研究較少.本工作以煤系針狀焦為原料，在分析熱處理溫度對針狀焦微結構的影響規律的基礎上，深入研究了針狀焦的石墨化機理及其用作鋰離子電池負極材料的電極性能和儲鋰機制.　　將煤系針狀焦機械粉碎后，用。45岬篩網進行篩分，置入炭化爐，先以5°C/min的升溫速率分別升溫至700P、1000°C,1500°C,并標記為NC700、NC1000、NC1500;格樣品置于高溫石墨化爐，先以15-C/min的升溫速率升至1500℃,再以7°C/min的升溫速率升至2250℃、2800℃并恒溫30tnin,降至室溫后得到石墨化樣品，相應標記為NC2250、NC2800?！　≡?500-2250℃的高溫石墨化爐石墨化過程中，體系獲得更大的能量，在表面能以及大兀健的作用下，石墨微晶沿軸向發生平行排列；同時，體系中碳原子的熱震動頻率增大,平行于平面網格方向的振幅增大，使得晶體平面上的位錯線和晶界逐漸減少，并放出潛熱。　　隨著石墨化爐石墨化溫度的繼續升高，碳的蒸發率以指數式上升，這時體系中充滿各種碳原子或氣體分子，且石墨微晶在徑向的間距接近分子水平；在石墨層邊緣碳的自催化以及界面能的推動力作用下，各種游離的碳原子與相鄰石墨微晶的邊緣碳發生反應，形成C-C六圓環；在范德華力作用下，石墨層的“褶皺”消失，并趨向平面結構，終形成三維有序的石墨化針狀焦。針狀焦經過2800℃的高溫熱處理后，終逐步轉化成三維有序的石墨結構。
