真空速凝爐各組成部分及工作原理
真空速凝爐各組成部分及工作原理

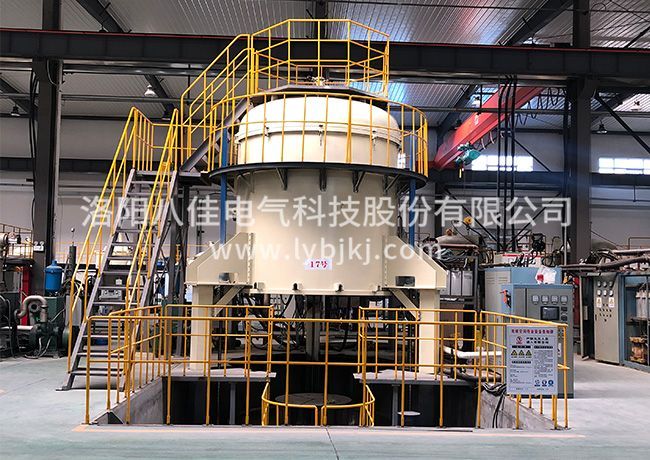

真空速凝爐是利用真空感應熔煉的方法,在真空或惰性氣體狀態下把合金原料熔煉并澆鑄在水冷輥上急速凝固后再在水冷盤上進行慢速降溫。把合金變成30°C左右且大小、薄厚均勻的合金薄片的一種電熱設備。速凝爐已成為制造合金薄片的生產專用熔煉設備在釹鐵硼磁材的生產中可有效地減少ɑ-Fe生成。
真空速凝爐爐體為立式爐殼其內層為不銹鋼制成的園筒外層為碳鋼。兩層之間形成夾套,可以通冷卻水將傳到爐殼上的熱量帶走,以使?fàn)t壁溫度不超過60℃。中間開有保護氣氛通氣口。熱電偶測溫孔、抽氣孔及觀察孔。熱電偶有到溫自動退出裝置。紅外測溫觀察孔有玻璃氣吹防霧裝置,操作人員使用的觀察孔設有擋板。
爐蓋有內外封頭和法蘭組成,中間水冷爐蓋吊在啟閉機構上,板動啟動機構上的手柄可以將真空速凝爐爐蓋升啟10-15mm,爐蓋上有壓頭、壓力傳感器、排氣隔膜閥及爐蓋鎖緊裝置。
爐底也是由內外封頭和法蘭組成,中間水冷,固定在爐體底部,有電極引入,下壓頭進氣隔膜閥等組成,并裝可調節高度位移傳感器。
電爐真空系統采用配電磁放氣閥及油擴散泵。同時真空速凝爐還設有冷阱及機組,測量為復合真空計。
