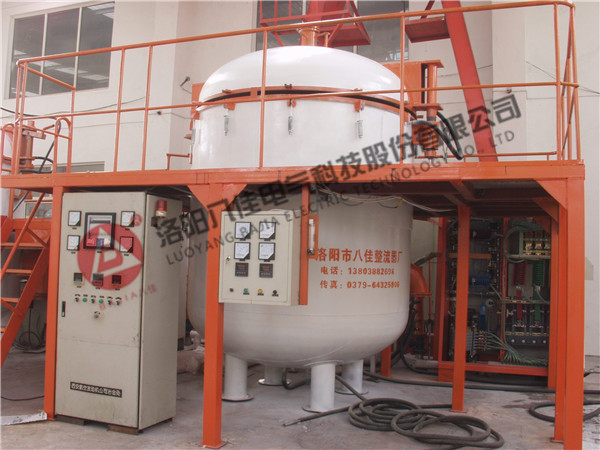

氣相沉積爐整體結構采用井式碳化爐結構。主要由爐體系統、控制系統、真空系統、冷卻系統、進氣系統、過濾系統、操作平臺等部分組成組成。 　　氣相沉積爐系統主要由爐蓋、爐體、爐底、保溫層、發熱體、引電體組成，爐殼為圓柱形結構，分爐體和爐頂蓋、爐底三部分，主要使用Q235鋼材，爐體、爐蓋、爐底均為夾層水冷結構，夾層內設置蛇形導流板，既可以引導水流流向又可以加強爐體壁抗壓能力，爐體上設置電極座、測溫座。抽氣口位于爐頂蓋或爐體側壁上。 　　加熱及保溫層，發熱體采用帶式合金發熱體，分三個加熱區，三角形加熱，分布在爐腔四周;保溫層：采用全纖維爐襯復合保溫結構，既可以讓爐膛整潔成型又可以保持良好的保溫性能，成型后的保溫層分別固定在爐壁、爐蓋上，操作與維護非常方便。 　　氣相沉積爐的爐膽采用高溫耐熱鋼，為保證高溫真空下的工作強度，采用雙真空結構。爐膽內外同時抽真空，并設置手動及自動壓差閥。考慮真空放電現象，采用低電壓大電流的供電方式。

　　真空燒結爐的熱處理技術都有哪些呢?目前八佳電氣總結了主要有以下五種。希望大家可以從中學到自己所需要的。 　　1、可控氣氛熱處理 　　可控氣氛熱處理主要是防氧化和脫碳,并對滲碳和滲氮做到*的控制。緊貼用戶要求,針對性推出各種價格適中、款式多樣、性能優越的可控氣氛爐。大都能做到真空燒結爐工藝參數的優化、預測和*控制碳濃度的分布,獲得理想的濃度分布和滲層組織;可實現計算機管理,具有簡單的菜單設計,友好的人機界面。 　　2、真空熱處理 　　真空熱處理技術應用和發展得到進一步的完善和推廣,它具有無氧化、無脫碳、淬火后工件表面清潔光亮、耐磨性高、無污染、自動化程度高等特點。工業生產中廣泛采用了真空退火爐,真空除氣,真空油淬,真空水淬,真空氣淬,真空回火及真空滲碳等熱處理技術。真空燒結爐的真空熱處理是熱處理車間*普及的*主要的技術之一。 　　3、感應熱處理和離子氮化熱處理技術 　　真空燒結爐的感應熱處理以***、節能、清潔、靈活性等優勢廣泛應用于汽車工業,工程機械,石油化工等行業,近40%的汽車零部件可采用感應熱處理,如曲軸、齒輪、萬向節、半軸等。采用感應加熱,許多產品加工可建成全自動或半自動生產線,提高產品質量的穩定性,減輕勞動強度,美化工作環境。 　　4、淬火介質與冷卻技術 　　理想的淬火介質應該有以下幾個特征:(1)質量型:高溫階段快冷,低溫階段慢冷。即消除裂紋,減少淬火變形。(2)環保型:無有毒、有害煙塵或氣體的揮發,不易燃燒,工件淬火后易清洗,對真空燒結爐設備無腐蝕,不刺激燒傷皮膚。(3)穩定型:工件淬火后性能均勻穩定,介質本身在一定時期內性能穩定。(4)經濟型:高質優價,能耗小。 　　5、采用新的表面強化技術和推廣氮基氣氛的熱處理 　　原有的工具表面處理方法***于蒸汽處理、氧氮化等陳舊方法,一般只能提高工具壽命30%~50%。氮基氣氛,用于保護熱處理和化學熱處理,可以實現無氧化脫碳熱處理,并可以避免熱處理氮脆,氮基氣氛的化學熱處理,可以減少真空速凝爐的內氧化等缺陷,提高化學熱處理質量。
