組成真空甩帶爐都有哪些部件
真空甩帶爐也叫真空速凝爐,主要用于各種稀土永磁材料的熔煉, 合金的冶煉。八佳自主開發制造的一種集真空熔煉、自動噴鑄、冷凝器、機電于一體的精密設備,主要由熔煉電源、真空機組、甩帶裝置、等部分組成。目前已在各大高校研究所應用于對稀有金屬釹鐵硼(0.2—0.3mm厚)的熔煉和甩帶成型,該設備具有科技含量高、操作簡單,熔煉時間短、節能***等特點。產品各項指標達到或超過日本同類產品的性能。
真空甩帶爐是用來制備和開發亞穩材料(如非晶態材料)的專用設備,該設備除了具有感應爐的全部特點外,還具有制備塊體金屬非晶及金屬薄帶的功能,適用于各種非晶及微晶材料的研究及實驗工作,,廣泛用于新型稀土永磁材料非晶軟磁材料及納米材料科學的開發與研究。

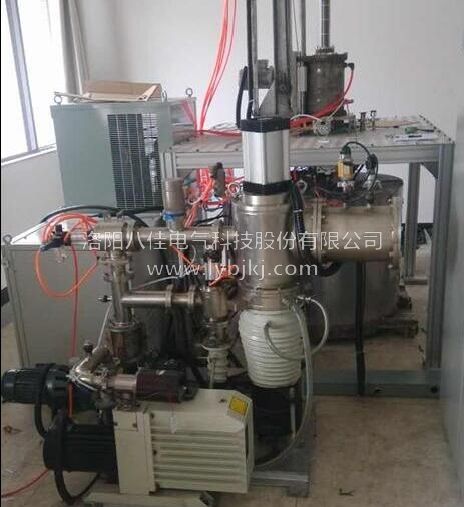

真空甩帶爐由真空室、甩帶裝置、坩堝自動升降裝置、氣路系統、機殼和熔煉電源等組成。
1、真空室:采用304板組焊而成并做表面處理,爐門上裝有大尺寸觀察窗,既滿足高真空要求,又便于觀察實驗情況。
2、甩帶裝置:采用伺服電機驅動,無極調速,密封采用磁流體密封裝置,銅棍拆卸方便。轉動平穩,噪音極低。
3、坩堝自動升降系統:真空甩帶爐采用伺服電機升降,可根據不同材料設備不同噴帶參數。
4、氣路系統:由電磁閥、壓力罐、手動閥門和管路組成。
5、機殼:結合國內外設備外觀經驗,根據自身設備特點,設計出合理機殼,外表噴塑處理。
6、熔煉電源:定制的專用熔煉電源,操作簡單,結構小巧。
7、真空甩帶爐觸摸屏+PLC控制,可視化操作界面。
