真空甩帶爐的爐體部分分哪些
真空甩帶爐的爐體部分分哪些

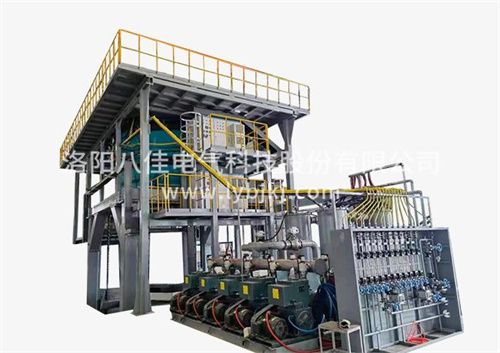

真空甩帶爐爐體為立式爐殼、外筒及法蘭均采用優質碳鋼材料制成,內外筒與上下法蘭焊成一個整體,兩層之間形成夾套可以通水冷卻,可將傳到爐殼內壁上的熱量帶走;爐體中間開有抽氣孔、熱電偶測溫孔及觀察孔等。
真空甩帶爐爐體上部是爐蓋,它是由內外封頭和法蘭焊成,中間可通水冷卻爐蓋;爐蓋的開啟是通過機械手動方式,將爐蓋頂升并平移轉開爐蓋,爐蓋上裝有壓頭、壓力傳感器和壓緊裝置,并裝有放氣閥門;上下壓頭采用材料制成,并通有循環冷卻水。爐體中部紅外儀測溫孔及觀察孔均配有充氣孔以便觀察孔玻璃不受爐內污染物污染.紅外測溫儀固定在爐體上,并且不影響觀察窗玻璃的拆卸。爐底部份也是由內外封頭和法蘭組成,中間通水冷卻,固定在爐體下部;真空甩帶爐爐底上裝有電極引入裝置、進氣閥門、下壓頭和可顯示位移距離的傳感器等裝置;壓頭采用不銹鋼材料制成,并通有循環冷卻水。
發熱體采用石墨棒制作而成,發熱石墨棒經加工制成三相發熱體與電極聯結,并由電爐控制系統三相供電經過變壓器降壓后用銅牌聯結到三個引出電極,形成一個控制回路;電極裝置均有水冷循環。
